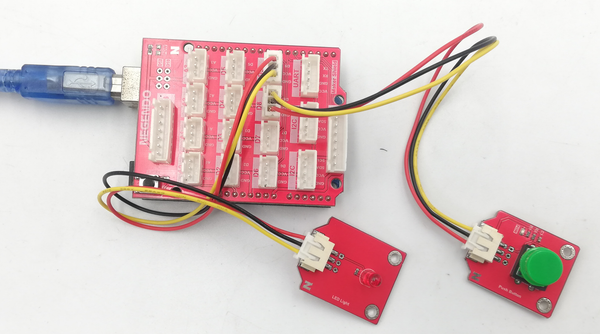

Sơ đồ đấu nối

Linh kiện cho dự án
Tên linh kiện | Số lượng |
Arduino Uno R3 | 1 |
Umake LED Block | 1 |
Shield Umake Uno | 1 |
Umake Button Block | 1 |
Cáp nối | 2 |
Code
int Button = 8;
int Led = 9;
void setup() {
pinMode(Button, INPUT); // Cài đặt chân D8 ở trạng thái đọc dữ liệu
pinMode(Led,OUTPUT); // Cài đặt chân D9 dưới dạng OUTPUT
}
void loop() {
int buttonStatus = digitalRead(Button); // Đọc trạng thái button
if (buttonStatus == LOW) { // Nếu Button được nhấn
digitalWrite(Led,HIGH); // Đèn Led sáng
} else { // Ngược lại
digitalWrite(Led,LOW);
}
}
